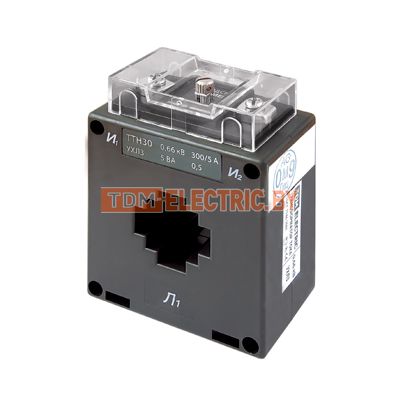

ТТН 30/300/5-10VA/0,5-Р TDM SQ1101-1090

  • Производитель: TDM ELECTRIC
  • Артикул : SQ1101-1090
  • Доступность: Под заказ
    **Срок доставки заказанного товара от 3-х дней
17.77 руб. за шт *
*Цена на складе может отличаться от указанной на сайте

Скидки для оптовых покупателей

ОТДЕЛ РОЗНИЧНОЙ ПРОДАЖИ :
(017) 361-92-62
МТС +375 (29)278-61-56
A1 +375 (29)111-77-67

Качество подтверждено TDM ELECTRIC

Ассортимент раздела - Трансформаторы тока ТТН (РФ) - класс точности 0,5

Изображение Наименование Артикул Цена
ТТН 30T/100/5- 5VA/0,5-Р TDM SQ1101-1064 SQ1101-1064 19.69 руб. за шт
ТТН 30T/150/5- 5VA/0,5-Р TDM SQ1101-1066 SQ1101-1066 17.60 руб. за шт
ТТН 30/200/5- 5VA/0,5-Р TDM SQ1101-1080 SQ1101-1080 17.60 руб. за шт
ТТН 30/250/5- 5VA/0,5-Р TDM SQ1101-1081 SQ1101-1081 17.60 руб. за шт
ТТН 30/300/5- 5VA/0,5-Р TDM SQ1101-1082 SQ1101-1082 17.60 руб. за шт
ТТН 30/200/5-10VA/0,5-Р TDM SQ1101-1088 SQ1101-1088 17.77 руб. за шт
ТТН 30/300/5-10VA/0,5-Р TDM SQ1101-1090 SQ1101-1090 17.77 руб. за шт
ТТН 40/300/5- 5VA/0,5-Р TDM SQ1101-1093 SQ1101-1093 17.77 руб. за шт
ТТН 40/400/5- 5VA/0,5-Р TDM SQ1101-1094 SQ1101-1094 18.01 руб. за шт
ТТН 40/500/5- 5VA/0,5-Р TDM SQ1101-1095 SQ1101-1095 17.44 руб. за шт
ТТН 40/600/5- 5VA/0,5-Р TDM SQ1101-1096 SQ1101-1096 17.95 руб. за шт
ТТН 40/300/5-10VA/0,5-Р TDM SQ1101-1105 SQ1101-1105 18.24 руб. за шт
ТТН 40/400/5-10VA/0,5-Р TDM SQ1101-1106 SQ1101-1106 18.44 руб. за шт
ТТН 40/600/5-10VA/0,5-Р TDM SQ1101-1108 SQ1101-1108 18.76 руб. за шт
ТТН 60/ 600/5-10VA/0,5-Р TDM SQ1101-1122 SQ1101-1122 22.61 руб. за шт
ТТН 60/ 800/5-10VA/0,5-Р TDM SQ1101-1124 SQ1101-1124 22.76 руб. за шт
ТТН 60/1000/5-10VA/0,5-Р TDM SQ1101-1125 SQ1101-1125 29.35 руб. за шт
ТТН 60/ 600/5-15VA/0,5-Р TDM SQ1101-1126 SQ1101-1126 22.80 руб. за шт
ТТН 60/1000/5-15VA/0,5-Р TDM SQ1101-1129 SQ1101-1129 30.89 руб. за шт
ТТН 100/1000/5-15VA/0,5-Р TDM SQ1101-1137 SQ1101-1137 31.97 руб. за шт
ТТН 100/1200/5-15VA/0,5-Р TDM SQ1101-1138 SQ1101-1138 33.76 руб. за шт
ТТН 100/1500/5-15VA/0,5-Р TDM SQ1101-1140 SQ1101-1140 37.13 руб. за шт
ТТН 100/2000/5-15VA/0,5-Р TDM SQ1101-1142 SQ1101-1142 40.69 руб. за шт
ТТН 100/2500/5-15VA/0,5-Р TDM SQ1101-1143 SQ1101-1143 52.28 руб. за шт
ТТН 100/3000/5-15VA/0,5-Р TDM SQ1101-1144 SQ1101-1144 55.73 руб. за шт
ТТН 125/1500/5-15VA/0,5-Р TDM SQ1101-1145 SQ1101-1145 64.86 руб. за шт
ТТН 125/2000/5-15VA/0,5-Р TDM SQ1101-1146 SQ1101-1146 65.74 руб. за шт
ТТН 125/2500/5-15VA/0,5-Р TDM SQ1101-1147 SQ1101-1147 78.58 руб. за шт
ТТН 125/3000/5-15VA/0,5-Р TDM SQ1101-1148 SQ1101-1148 85.40 руб. за шт
ТТН 125/4000/5-15VA/0,5-Р TDM SQ1101-1149 SQ1101-1149 106.45 руб. за шт
ТТН 85/ 800/5-15VA/0,5-Р TDM SQ1101-1156 SQ1101-1156 28.81 руб. за шт
ТТН 85/1000/5-15VA/0,5-Р TDM SQ1101-1157 SQ1101-1157 29.00 руб. за шт
ТТН 85/1500/5-15VA/0,5-Р TDM SQ1101-1158 SQ1101-1158 32.86 руб. за шт

Описание

Назначение

  • Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 0,66кВ 50 Гц.

Применение

  • В схемах контроля энергопотребления с помощью измерительных приборов, учёта энергопотребления, управления средствами автоматами и защиты.

Материалы

  • Корпус из негорючего самозатухающего пластика.

Преимущества

  • Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.158.A №74216.
  • Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
  • Ассортимент трансформаторов ТТН класса точности 0,5 очень широк и охватывает ряд востребованных исполнений, таких как ТТН-Ш: 300-1000А; ТТН60; ТТН100 и ТТН125,  отсутствующих у ряда российских производителей
  • Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
  • Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
  • Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.
  • Трансформаторы ТТН (color) имеют разные цвета корпусов: желтый, зеленый и красный, соответствующие цветам фазных шин, что облегчает визуализацию фаз в шкафу.

Конструкция

  • Неразборная конструкция корпуса.
  • Способы монтажа: на шину с помощью специальной фиксирующей распорки или на монтажную панель щитка и использованием специальных кронштейнов.
  • Универсальное окно, позволяющее подключать внешние шины различных размеров и конфигураций в трансформаторах тока ТТН без встроенной шины.
  • В комлектацию входят 4 кронштейна для крепления трансформатора тока на монтажную панель, крепежная планка для крепления на шину и 2 винта с пластиковыми наконечникам к ней, а также инструкция.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать трансформатор.

Таблица аналогов

TDM - ТТН ЭЛТИ – Т-0,66 Свердловский завод ТТ – ТОП, ТШП
ТТН-Ш Т-0,66-М-У3 ТОП-0,66 1-200А
ТТН-30 Т-0,66-М-У3 200/5А… Т-0,66-М-У3 400/5А ТШП-0,66 200-400А
ТТН-40 Т-0,66-М-У3 500/5А… Т-0,66-М-У3 800/5А ТШП-0,66 300-800А
ТТН-60 - -
ТТН-85 Т-0,66-М-У3 1000/5А… Т-0,66-М-У3 2000/5А ТШП-0,66 800А
ТТН-100 ТШП-0,66 1000-2000А -
ТТН-125 - -

Габаритные размеры

Тех. характеристики
Наименование параметра Значение
Номинальное напряжение, кВ 0,23/0,4/0,66
Номинальный первичный ток, А 5-4000
Номинальный вторичный ток, А 5
Номинальная мощность, Вт 5, 10, 15
Номинальная частота, Гц 50
Класс точности 0.5, 0.5S
Масса, кг 0,38-2,2 (в зависимости от исполнения)
Средняя наработка до отказа, час 200000
Средний срок службы, лет 25
Межпроверочный интервал, лет 16
рабочий температурный диапазон, 0С -45 – +45
